Кран ITERM DN 15-300 под приварку

Категория: Краны
Наличие: есть на складе
Цена с НДС
Цена не указана руб.
Получить ссылку на коммерческое предложение по sms

Цена на Кран ITERM DN 15-300 под приварку
с доставкой укажите город

Условия поставки товара:

  • Товар в наличии на складе
  • Оплата по безналичному расчету
  • Доставка по России и Казахстану
Гарантии
Сертификаты
О доставке
Об оплате
Прайс лист

Рассчитать стоимость и сроки доставки укажите город

TK Энергия
-
Деловые линии
-
Пэк
-

Кран шаровый стальной ITERM DN 15-300 под приварку с цельносварным корпусом предназначен для установки в качестве запорного устройства на трубопроводах, транспортирующих воду, нефтепродукты, газ и другие жидкие и газообразные среды по отношению к которой материалы крана коррозионостойки.

В нашем интернет-магазине вы можете купить кран шаровый ITERM DN 15-300 под приварку в г. Выберите ваш город по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Комплект поставки: кран шаровый ITERM DN 15-300 под приварку, технический паспорт.

Модификации
Описание
Характеристики
Чертежи
Задать вопрос

Модификации

При покупке товара важно указать его полное условное обозначение. Для этого выберите необходимые параметры:
Условный проход (номинальный диаметр) DN (Ду)
Условное (номинальное) давление PN (Ру)
Кран ITERM под приварку
Цена с НДС
Цена не указана
Кран ITERM под приварку
Цена с НДС
Цена не указана
Кран ITERM под приварку
Цена с НДС
Цена не указана
Кран ITERM под приварку
Цена с НДС
Цена не указана
Кран ITERM под приварку
Цена с НДС
Цена не указана
Кран ITERM под приварку
Цена с НДС
Цена не указана
Кран ITERM под приварку
Цена с НДС
Цена не указана
Кран ITERM под приварку
Цена с НДС
Цена не указана
Кран ITERM под приварку
Цена с НДС
Цена не указана
Кран ITERM под приварку
Цена с НДС
Цена не указана

Подробное описание

Технические характеристики

Обозначение КСШ под приварку
Условный проход (номинальный диаметр) DN (Ду), мм 15-300
Условное (номинальное) давление PN (Ру), МПа (кгс/см2) 2,5 (25) и 4,0 (40)
Максимальное давление, МПа (кгс/см2) 2,75 (27,5) и 4,4 (44)
Температура рабочей среды, °C от -40 до +200
Класс герметичности А
Рабочая среда вода, нефтепродукты, газ, жидкие и газообразные среды
Присоединение к трубопроводу под приварку
Средний ресурс до замены, циклов 2000
Средний срок службы, лет 5

Конструкция и материалы основных деталей

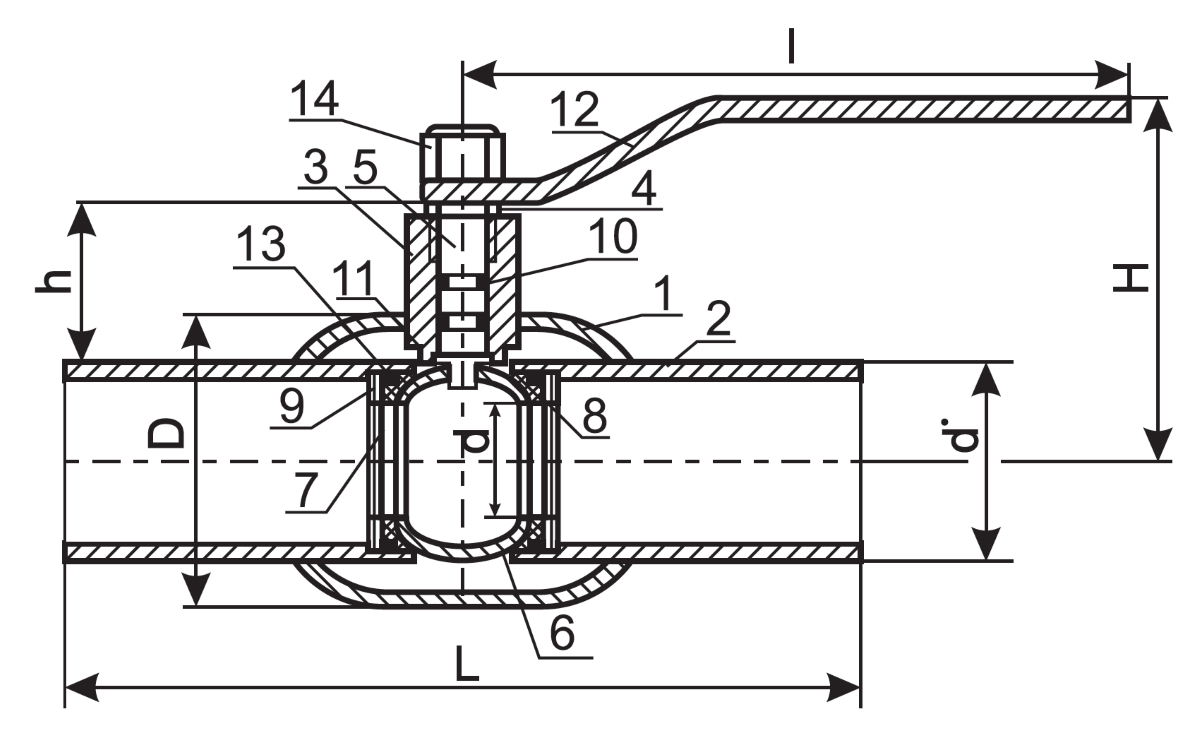

Схема

Материалы основных деталей
Наименование детали Материал
1 корпус углеродистая сталь 20
2 патрубок для приварки
3 горловина
4 шайба
5 шток нержавеющая сталь 20X13
6 шаровая пробка
7 опорное кольцо
8 седло PTFE+C
9 пружинное кольцо углеродистая сталь 65Г
10 болтовые прокладки фторсиликон-каучук фторметил-полисилоксан
11 уплотнительное кольцо PTFE+C
12 рукоятка углеродистая сталь 20
13 уплотнительное кольцо крестовины фторсиликон-каучук фторметил-полисилоксан
14 гайка углеродистая сталь 20

Габаритные и присоединительные размеры

PN DN d*, мм d, мм D, мм h, мм H, мм l, мм L, мм
40 15 21 15 42 23 60 130 200
20 27 16 42 23 60 130 200
25 32 25 48 27 65 165 230
32 38 25 57 32 75 165 230
40 48 32 60 44 95 200 250
50 57 40 76 43 100 200 270
25 65 76 50 89 44 110 290 280
80 89 65 114 67 135 290 280
100 108 75 133 67 145 300 300
125 133 100 180 94 190 440 330
150 159 125 219 98 210 580 360
200 219 150 273 84 225 610 430
300 325 250 426 106 593 редуктор 730

Пдоготовка приварного крана ITERM DN 15-300 к работе

Перед установкой крана требуется произвести наружный осмотр на отсутствие повреждений, а также проверить легкость и плавность хода. Затвор крана должен находиться в полностью открытом положении. Монтаж приварного крана ITERM производится при помощи электродуговой сварки. Для кранов с номинальным диаметром DN 15-125 допустимо применение газовой сварки. При сварке следует избегать перегрева корпуса крана. Корпус считается перегретым, если температура поверхности у затвора превысит 100 °C.

При необходимости, для охлаждения корпуса используйте влажную ткань. После монтажа необходимо нанести слой защитного лакокрасочного покрытия для защиты патрубков от воздействия влаги извне.

Краны не должны испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снимающие нагрузку на кран от трубопровода. Краны устанавливаются в местах доступных для осмотра и управления.

Перед установкой трубопровод должен быть очищен от грязи, окалины, песка и др. При опорожнении трубопровода затвор крана необходимо установить в среднее, промежуточное положение для удаления среды из пространства между корпусом и шаром. Рабочее положение крана – любое, кроме расположения рукояткой вниз. Направление движения рабочей среды – любое.

В нормальных условиях эксплуатации шарового крана рекомендуется дважды в год выполнять несколько полных циклов «открыто-закрыто» для предотвращения образования накипи и отложений на поверхности затвора. Другого техобслуживания не требуется.

У нас огромная география поставок. Укажите ваш город, чтобы увидить местный номер телефона.

Ваш город: Выберите ваш город

Номер телефона: 8 (800) 100-71-44

Характеристики

В нашем интернет-магазине вы можете купить Кран ITERM DN 15-300 под приварку по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Материал корпуса Сталь
Производитель ITERM
Способ крепления Приварной
Тип затвора Шаровый
Тип управления Рукоятка
Условное (номинальное) давление PN (Ру) 25, 40
Условный проход (номинальный диаметр) DN (Ду) 15, 20, 25, 32, 40, 50, 80, 100, 125, 150, 200, 250, 300, 65
