Кран ITERM DN 15-200 фланцевый

Категория: Краны
Наличие: есть на складе
Цена с НДС
Цена не указана руб.
Получить ссылку на коммерческое предложение по sms

Цена на Кран ITERM DN 15-200 фланцевый
с доставкой укажите город

Условия поставки товара:

  • Товар в наличии на складе
  • Оплата по безналичному расчету
  • Доставка по России и Казахстану
Гарантии
Сертификаты
О доставке
Об оплате
Прайс лист

Рассчитать стоимость и сроки доставки укажите город

TK Энергия
-
Деловые линии
-
Пэк
-

Кран шаровый стальной ITERM  DN 15-200 фланцевый с цельносварным корпусом предназначен для установки в качестве запорного устройства на трубопроводах, транспортирующих воду, нефтепродукты, газ и другие жидкие и газообразные среды по отношению к которой материалы крана коррозионостойки.

В нашем интернет-магазине вы можете купить кран шаровый ITERM DN 15-200 фланцевый в г. Выберите ваш город по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Комплект поставки: кран ITERM DN 15-300 фланцевый, технический паспорт.

Модификации
Описание
Характеристики
Чертежи
Задать вопрос

Модификации

При покупке товара важно указать его полное условное обозначение. Для этого выберите необходимые параметры:
Условный проход (номинальный диаметр) DN (Ду)
Условное (номинальное) давление PN (Ру)
Кран ITERM фланцевый
Цена с НДС
Цена не указана
Кран ITERM фланцевый
Цена с НДС
Цена не указана
Кран ITERM фланцевый
Цена с НДС
Цена не указана
Кран ITERM фланцевый
Цена с НДС
Цена не указана
Кран ITERM фланцевый
Цена с НДС
Цена не указана
Кран ITERM фланцевый
Цена с НДС
Цена не указана
Кран ITERM фланцевый
Цена с НДС
Цена не указана
Кран ITERM фланцевый
Цена с НДС
Цена не указана
Кран ITERM фланцевый
Цена с НДС
Цена не указана
Кран ITERM фланцевый
Цена с НДС
Цена не указана

Подробное описание

Технические характеристики

Обозначение КСШ фланцевый
Условный проход (номинальный диаметр) DN (Ду), мм 15-200
Условное (номинальное) давление PN (Ру), МПа (кгс/см2) 2,5 (25) и 4,0 (40)
Максимальное давление, МПа (кгс/см2) 2,75 (27,5) и 4,4 (44)
Температура рабочей среды, °C от -40 до +200
Класс герметичности А
Рабочая среда вода, нефтепродукты, газ, жидкие и газообразные среды
Присоединение к трубопроводу фланцевый
Средний ресурс до замены, циклов 2000
Средний срок службы, лет 5

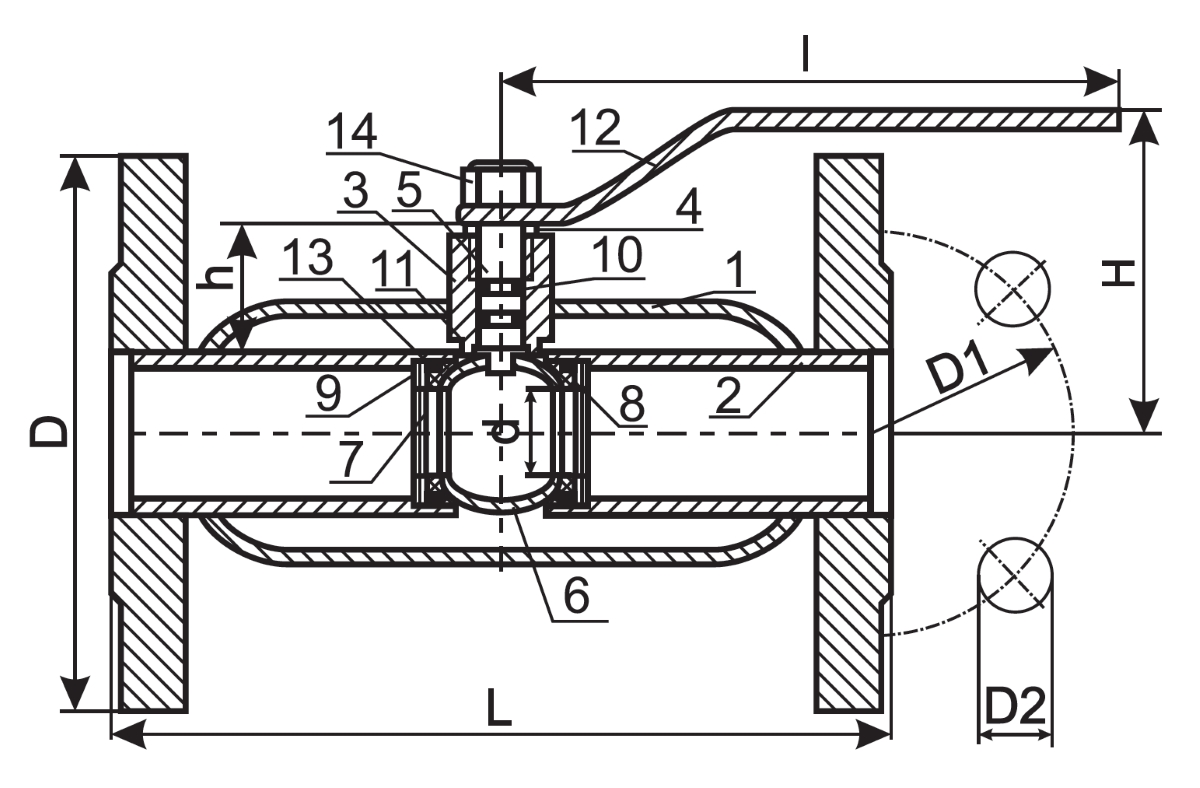

Конструкция и материалы основных деталей

Материалы основных деталей
Наименование детали Материал
1 корпус углеродистая сталь 20
2 патрубок для фланцевых кранов
3 горловина
4 шайба
5 шток нержавеющая сталь 20X13
6 шаровая пробка
7 опорное кольцо
8 седло PTFE+C
9 пружинное кольцо углеродистая сталь 65Г
10 болтовые прокладки фторсиликон-каучук фторметил-полисилоксан
11 уплотнительное кольцо PTFE+C
12 рукоятка углеродистая сталь 20
13 уплотнительное кольцо крестовины фторсиликон-каучук фторметил-полисилоксан
14 гайка углеродистая сталь 20

Габаритные и присоединительные размеры

PN DN d, мм D, мм D1, мм D2, мм n, мм h, мм H, мм l, мм L, мм
40 15 15 95 65 14 4 23 60 210 120
20 16 105 75 14 4 23 60 210 120
25 25 115 85 14 4 27 65 210 140
32 25 135 100 18 4 32 75 210 140
40 32 145 110 18 4 44 95 230 165
50 40 160 125 18 4 43 100 230 180
25 65 50 180 145 18 8 44 110 230 200
80 65 195 160 18 8 67 135 330 210
100 75 230 190 22 8 67 145 330 230
125 100 270 220 26 8 94 190 525 350
150 125 300 250 26 8 98 210 525 380
200 150 360 310 26 12 84 225 650 450

У нас огромная география поставок. Укажите ваш город, чтобы увидить местный номер телефона.

Ваш город: Выберите ваш город

Номер телефона: 8 (800) 100-71-44

Характеристики

В нашем интернет-магазине вы можете купить Кран ITERM DN 15-200 фланцевый по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Материал корпуса Сталь
Производитель ITERM
Способ крепления Фланцевый
Тип затвора Шаровый
Тип управления Рукоятка
Условное (номинальное) давление PN (Ру) 25, 40
Условный проход (номинальный диаметр) DN (Ду) 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200
